TA-N86　故障色々

リレーの交換について：
リレー裏のSONY基板を以前は再利用しましたが、
できれば基板にそのまま付ける事をお勧めします。
パターンの一部を変更すれば
オムロンMY-4-02がそのまま付けられます。

L側は簡単でパターン1箇所を切り、
写真右側1列を全部つなぎます。(並列)

R側はやや面倒です。
写真、右側の一番下のパターンを離します、
右側一番上のパターンをコの字に切り離します、
右端4個をつなぎます（並列）

SONY板を使って取り付けるよりは楽かと思います、
また、板裏で並列配線の手間も不要となります。

オムロンのMY-4-02　と秋葉原ジャンク品（基盤用）と
を比べると、リレーのONする時の音が違います、
オムロンは「ガチャ！」でジャンク品は「カッチャン」です。

　リレーをONする回路は左右同一で
同時ONになりますので、左右のリレーで
時間差がある場合はリレー劣化でしょう。

症状：

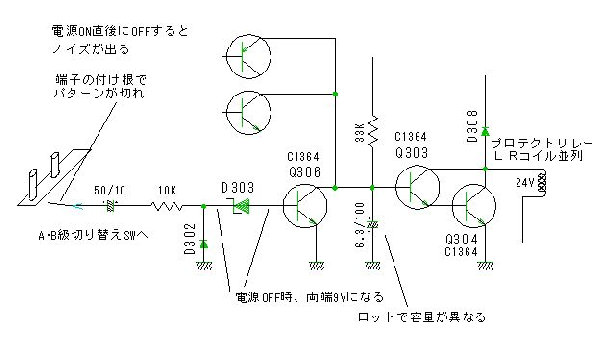

パワーONしてパイロットランプ点灯後すぐにOFFするとスピーカーより「ボッ！」ノイズ音が出る。（A級使用時は出ない）　ON後40秒以上経過すると出なくなる。
原因：回路の配線が切れている、端子周りのパターンが切れていた、配線用ピンに力が加わった為パターン切れになった。

症状：
A級アイドル電流不足。A級に切り替えてもB級と同じ程度にしか流れない。
原因：
黒いリードリレーの接触不良。　リードリレーはB級時にOFFでA級時ONになる。
リレーに振動を（コツコツ）与えるとわかる。　（交換：24Vの市販のリレー2回路用が使えます）

症状：
突然電源が入らなくなった。　　（アンプ系のケミコン他を交換し、しばらく試聴した後）
原因：
パルス電源の不良。　内部の半固定抵抗がテスターで値が定まらない、半固定抵抗の交換。
（１KΩ）　　　ケミコン類の全数交換。

その他症状として現れていませんが、以下のような劣化箇所がありました。
●ケミコンの逆接続　電源BOXの中、修理跡なし。（50V0.47μ）・・・異常なく動作してました。

電源BOXの中は接着剤による腐食が多数あります、よく注意しましょう。
さらに接続コネクター内の圧着不良で焼けています。　
　この相手の基板側も非常に短く危険です、端１本は修正途中です３本とも短かったです。

アンプ基板内の3.8KΩ（R103:R203)も良く焼けています。
