TA-N86 の修理記録＿６

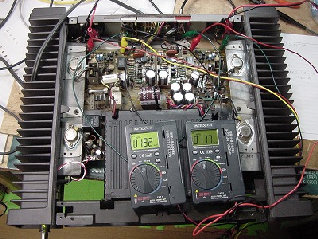

信号を入れてアイドルの変化の確認、パワートランジスタが違うせいでしょうか、
温度上昇に伴いアイドル電流の変化の割合が異なり、モトローラの方がやや早く増えます。

ここの調節の値及び？？ＶＲの動作も先のＭ．Ｔ氏に教えていただきました。

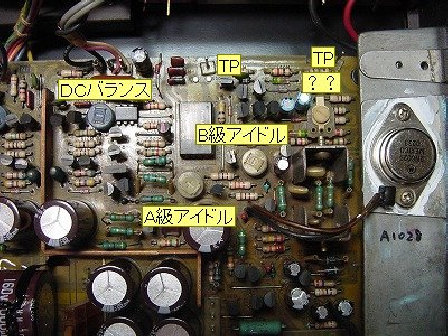

左の青い半固定抵抗がＤＣバランス。

右から２番目の半固定抵抗がＢ級アンプのアイドル(白)

左から２番目の半固定抵抗がＡ級アンプのアイドル（白）やや、頭が四角い。

Ｂ級アンプにした時のアイドル電流は２０ｍＶ＝６１ｍＡ
Ａ級アンプにした時のアイドル電流は３５０ｍＶ＝１０６０ｍＡ

一番右は何でしょう、少し回しても変化は見られません？？？
Ｂ級最大出力時の歪率を最小に追い込むためのＶＲと言います、
後日、歪率計で見てもらったのですが、変化は判別できませんでした。

歪率計など持たない私は元の値付近（５０Ω）にセットしてそのままです。

　Ａ級アンプはとても熱くなります、最大値５６℃でした、壊れる前の値です、
電源電圧は２１Vとありましたが（人様のホームページから）
測定したら22.7Vとやや高いです、電圧の調節方法はありません。
モノラル動作も正常です。

***********さらに年季の入ったスピーカーリレーも問題です************

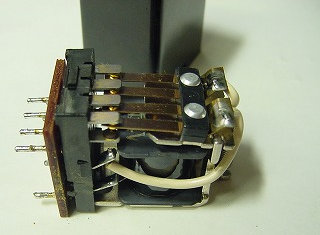

中身は普通の２４Vリレーですが裏にへんな基板を付けてSONY仕様にしてあります。

接点は金メッキ仕様になっています、
錆びていたのでクリーナーで洗い、
紙（名刺）で磨きました。

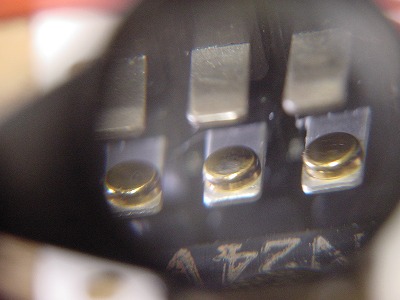

メッキの金が無くなっているのがわかると思います。

できれば交換です、足の形が合いませんが、
リード線を付けて、普通のリレーが使えるように
した方がいいでしょう、
一度痛んだリレーは清掃してもまた、
すぐ駄目になります。

電源ＢＯＸの中にあったリレーはＡ級Ｂ級の時の電圧切替ですが、接点を見たら痛んでいないので
交換しないでそのままです。

　アンプ基板の電源突入防止用（2.2Ωを短絡する）と思われるリレーも交換していません、また、
アンプ基板のＡ級Ｂ級切替リレーと思われる物も交換していません。
　アンプ部分は回路解析していないので、よくわかりません。

　さらに、フロントパネルのランプも暗くてよく見えません、ここにはＤＣ５Ｖ程度が来ています、
10年前の安物のＬＥＤの緑を付けました・・・・・暗くて見えません、最近の超高輝度ＬＥＤの緑を使います、
取り付けて点灯したらなんと、ブルー(青)でした、もう交換するのが面倒なのでそのままにしました。
　なお、直列抵抗１２０Ω程度は入れてください。

調整ポイント：
電源のケースをアンプのケースに線をつないでおいて
AMPの動作SWをＢ級用にして
電源の出口線間(茶と紫の間）をDC９０V
になるように電源の半固定VRをセットすればOK。
(これで＋４５V-４５Vになります）

その他の半固定抵抗は中央にセットで
大きなズレはありません、
初めに中央に置かないとＤＣバランスがずれて
保護回路が動作して調整が困難になります。

暖まってから調整します、
ＤＣバランスを合わせると、電流も少し変化します、
だいたい、いい加減でＯＫです。
(神経質に細かく合わせる必要はありません）

A級アイドル最大でも規定値に足りませんでした、
３００ｍVでOKとしました。
